3 Scansysteme angewendet in der Bestandsaufnahme

Laserscanning ist die technologische Revolution, die die Architekturvermessung neu definiert hat. Diese bahnbrechende Methode hat sich als unentbehrliches Werkzeug in der digitalen Transformation von Gebäuden bewährt. Die wahre Magie des Laserscannings liegt in seiner beeindruckenden Effizienz. Große wie kleine Gebäudekomplexe werden in Rekordzeit digitalisiert, was eine erhebliche Zeitersparnis bei der Datenerfassung bedeutet und den gesamten Prozess der Gebäudeaufnahme beschleunigt. Aber es geht nicht nur um Geschwindigkeit – Laserscanning liefert eine Detailtiefe, die herkömmliche Methoden in den Schatten stellt. Es erfasst jede Kurve, jede Ecke und jedes Detail eines Gebäudes, sowohl innen als auch aussen. Die resultierende digitale Dokumentation ist eine Punktewolke aus welcher ein umfassendes 3D-Modell gezeichnet wird, das für Sanierungen, Renovierungen, Umbauten und Erweiterungen unverzichtbar ist. An dieser Stelle möchten wir 3 Technologien vorstellen, welche wir für verschiedene Projekte eingesetzt haben.

NavVis VLX2 & VLX3

Mit seiner fortschrittlichen SLAM-Technologie (Simultaneous Localization and Mapping) ist der NavVis ideal für grosse Projekte, die eine schnelle Datenerfassung erfordern. Dieser Scanner bietet eine beeindruckende Balance zwischen Genauigkeit und Geschwindigkeit. Räumlichkeiten welche gross sind und nur kurze Zeit betreten werden können, wie zum Beispiel ein Labor, können so in kürzester Zeit erfasst werden. 2 verschiedene Modelle ermöglichen es entweder 600'000 oder 1.2 Mio Punkte pro Sekunde zu erfassen. Gemäss Hersteller resultiert dabei eine Genauigkeit von 6 bzw. 5mm Genauigkeit. Wir würden hier aus der Praxis eher 1-2 cm Abweichung auf 10m angeben, was aber genügend ist für sehr viele Projekte. Die Vorteile des mobilen Gerätes liegen im Einsatz für die Vermessung während laufendem Betrieb, oder grossen Flächen. Betriebsunterbrechungen bleiben minimal und können an die Kunden angepasst werden. Nachbearbeitung ist minimal und das prozessieren der Punktewolke erfolgt automatisch. (hat vor- und Nachteile ). Datensicherheit und Datenschutz werden bei NavVis als wichtig betrachtet und man hat deshalb die Möglichkeit den Standort der Datenspeicherung auf dem AWS Server selbst zu wählen. Zur Auswahl steht Europa (Frankfurt) , USA & Japan. Auch das automatische unkenntlich machen von Gesichtern, ist sehr benutzerfreundlich und wichtig für das Einhalten vom Datenschutz im laufenden Betrieb, oder im öffentlichen Raum. Nachteile, welche absolut im Verhältnis zum Einsatzbereich stehen sind, Gewicht und Höhe der Geräte (Achtung Türrahmen!), sowie die Anschaffungkosten und die jährlichen Kosten des Cloudspeichers.

Leica BLK360 G2

Dieser stationäre Laserscanner der letzten Generation ist mit Positionierungssystem ausgerüstet und hat in den letzten 2 Jahren ebenfalls einen Quantensprung in der Scangeschwindigkeit gemacht.  Eine Scanstation benötigt nur noch 40 Sekunden (mittlere Dichte inklusive Bilder für den Panoramarundgang mit Messfunktion) , ist also sehr schnell. Die Scanstationen werden zu einem hohen Prozentsatz automatisch ausgerichtet.  Pro Sekunde werden bis zu 680'000 Punkte erfasst. Die Genauigkeit dieses Scanners liegt bei einer Abweichung von 5-10 mm und kann deshalb schon als sehr genau bezeichnet werden. Mit einer Reichweite von 45m können auch Dächer in vielen Fällen mit dem Hochstativ aufgenomen werden. Die Zielmarken für die Georeferenzierung, werden von der Software Cyclone360 automatisch erkannt. Das System ist klein, handlich und mit der auswechselbaren Batterie bestens geeignet für die Bedienung im Dauerbetrieb. Die Anschaffungskosten liegen bei ca. 1/3 eines noch präziseren Scanners, oder eines Hightechgerätes wie dem NAvVis. Die Nachbearbeitung kann bis zu 30% der effektiven Scanzeit in Anspruch nehmen und verlangt versiertes Personal. Die Software bietet viele Möglichkeiten und macht eine fortgeschrittenen Schulung notwendig. Dieses System ist für anspruchsvolle Umgebungen konzipiert und liefert hochpräzise Daten mit einer beeindruckenden Detailtiefe. Der BLK360G2 ist ideal für komplexe architektonische Messungen, historische Gebäude und Baustellen, wo Genauigkeit entscheidend ist. Da die Software für die Erstellung von Punktewolken und Rundgängen lokal erstellt wird, müssen hier überhaupt keine Daten ins Ausland übermittelt werden für die Herstellung der Punktewolken. Die einfache Bedienung kombiniert mit der Leistungsfähigkeit, macht dieses Gerät zu einem Favoriten.

Matterport Pro3 3D Lidar Scanner

Dieser "Rapid Static Scanner" wie ihn Urs Bruderer (Fachhochschullehrer BFH für Holzbau , diplomierter Geomatikingenieur FH ) , ist wohl einer der schnellsten statischen Lidar Scanner überhaupt, mit 20 Sekunden Scanzeit inkl. Bilder pro Station.  Bezüglich Sanpunkte beschränkt dieser die Scaninformation auf das absolut notwendige und erreicht damit eine Genauigkeit von +/20mm auf 10m (meistens sogar genauer). Mit der inzwischen erhöhten Reichweite des Scanners , können Aussenaufnahmen kleinerer und mittlerer Objekte problemlos auch mit der Matterport Pro3 gemacht werden. Wenn eine höhere Genauigkeit verlangt ist, können auch einige Scanpunkte in Kombination mit der Leica BLK360G1 (zweitneuste Version )  dazu gemacht werden, da diese Kamera ebenfalls mit der Matterport Software funktionert. Dank der Fähigkeit zu sehr raschem, statischem Scanning, erfasst die Ausrüstung selbst in engen Verhältnissen und bei schlechtem Licht detailgetreue Daten. Unsere Tests haben bei mittlerer Grösse von Gebäuden ergeben, dass die 3D Modelle für die Entwurfsplanung erstaunlich genau werden. Ein professioneller Umgang und das Wissen über den Umgang mit der Messung im 3D Rundgang und der Punktewolke beim zeichnen in Archicad, ermöglichen es gute Modelle für die Planung zu erstellen.  Immer beliebter ist die Matterport Plattform auch wegen der Möglichkeiten in Bezug auf Kommunikation.  (VerortzuIn der Planungsphase kann oftmals sogar nur mit dem digitalen 3D Zwilling gearbeitet werden. Alles sehr intuitiv bedienbar. Die Bediengung des Scanners ist äusserst elegant gelöst und die Nachbearbeitung auf ein Minimum reduziert. Die Anschaffungskosten sind vernachlässigbar im Vergleich zu den diversen Einsatzbereichen. Dieses Gerät hat den Durchbruch in der Schweiz noch nicht erreicht und ist deswegen ein Insidertip und extrem gute Lösung für den Alltag der kleineren und mittleren Projekte !

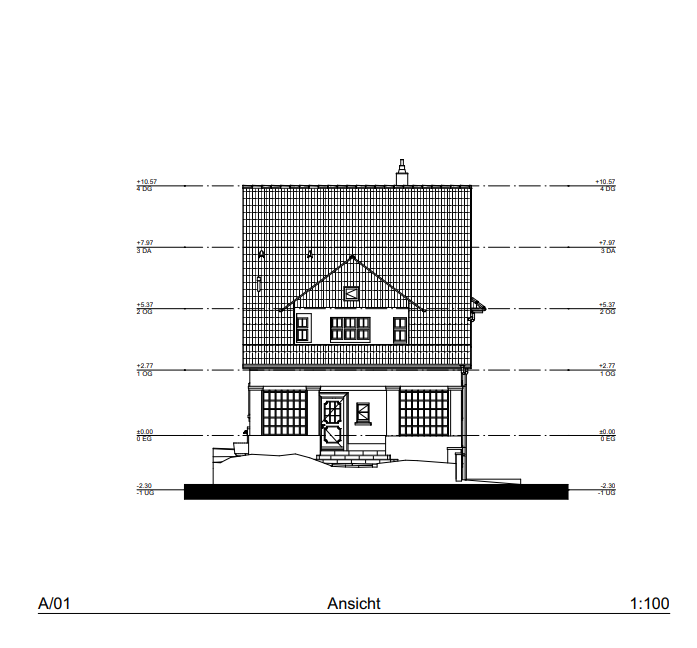

Fazit: Die Verwendung der 2D oder 3D Pläne und der Genauigkeitsanspruch an diese sind essenziell. Wir erfragen das Kundenbedürfnis und weisen auf die Möglichkeiten der einzelnen Lösungen hin. Die Qualität der 3D Modelle , oder der 2D Pläne müssen den höchsten Ansprüchen genügen und die Messgenauigkeit soll dem Projekt und der Verwendung der Pläne entsprechen. Fragen Sie uns für die beste Lösung spezifisch auf Ihren Fall abgestimmt.
